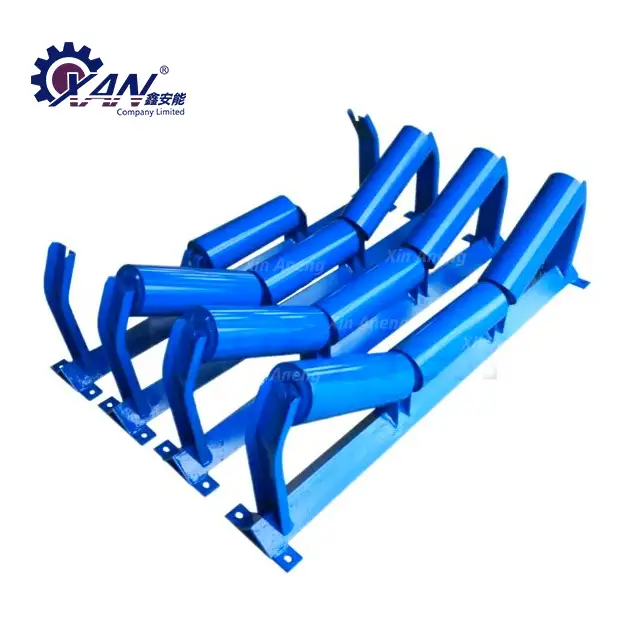

Xin AnengzásobyNosný vodiaci valecriešenia navrhnuté tak, aby podporili zaťaženú stranu pásových dopravníkov a zároveň znížili priehyb pásu, jazdný odpor a zbytočné opotrebovanie. S dizajnom zameraným na stabilnú rotáciu, spoľahlivé utesnenie a kontrolované radiálne hádzanie môžu tieto valce podporovať náročné aplikácie manipulácie so sypkým materiálom a sú navrhnuté na až 30 000 hodín prevádzky za normálnych pracovných podmienok.
Nosný vodiaci valec je jednou zo základných súčastí systému pásového dopravníka, pretože nepretržite podopiera dopravný pás aj prepravovaný materiál. Správne zvolené napínacie kolesá pomáhajú udržiavať tvar pásu, rozdeľujú zaťaženie, znižujú trenie a podporujú stabilnú dopravu. Táto príručka vysvetľuje, ako fungujú nosné kladky, ich hlavné komponenty, faktory výkonu, dostupné konfigurácie, úvahy o výbere a postupy údržby. Skúma tiež, prečo by sa pri výbere dodávateľa napínacieho stroja mala brať do úvahy presnosť valčekov, ložiská, tesnenie, kvalita materiálu a prevádzkové podmienky dopravníka.
Obsah
- Čo je nosný vodiaci valec?
- Ako funguje nosný vodiaci valec?
- Aké sú kľúčové komponenty?
- Aké výhody poskytuje?
- Aké typy nosných kladiek sú k dispozícii?
- Ako by ste si mali vybrať správny valec?
- Ktoré technické faktory ovplyvňujú výkon?
- Ako možno predĺžiť životnosť napínacieho dopravníka?
- Často kladené otázky
- Záver
Čo je nosný vodiaci valec?
Nosný vodiaci valec je rotačný komponent dopravníka inštalovaný pod nosnou stranou pásového dopravníka. Jeho primárnou úlohou je podopierať pás a sypký materiál na ňom umiestnený pri pohybe pásu po dopravnej trase.
Na rozdiel od hnacej kladky dopravníka, ktorá poskytuje hnaciu silu, napínacie koleso poskytuje hlavne mechanickú podporu a kontrolovaný valivý kontakt. Viaceré valčeky sú normálne usporiadané ako súprava napínacích kolies, čo umožňuje pásu zachovať si vhodný profil pri prenášaní materiálu.
V závislosti od konštrukcie dopravníka môžu byť nosné kladky konfigurované ako štandardné žľabové kladky, ploché usporiadanie, konštrukcie orientované na náraz, samonastavovacie konfigurácie alebo riešenia v tvare V. Správna konfigurácia závisí od šírky pásu, vlastností materiálu, rýchlosti dopravníka, podmienok zaťaženia a požiadaviek na inštaláciu.
Pre výrobcov a systémových integrátorov preto výber vhodného nosného vodiaceho valca nie je len rozhodnutím o kúpe komponentov. Priamo ovplyvňuje stabilitu dopravníka, sledovanie pásu, spotrebu energie, frekvenciu údržby a životnosť.
Ako funguje nosný vodiaci valec?
Počas prevádzky sa dopravný pás pohybuje cez sériu rotujúcich valcov. Pri nakladaní sypkého materiálu na pás sa jeho hmotnosť prenáša cez pás na napínaciu súpravu a následne na rám dopravníka.
Dobre navrhnuté nosné usporiadanie vykonáva niekoľko funkcií súčasne:
- Podporuje hmotnosť prázdneho dopravného pásu.
- Podporuje prepravovaný náklad materiálu.
- Pomáha udržiavať požadovaný profil pásu.
- Znižuje priehyb pásu medzi opornými bodmi.
- Obmedzuje valivý odpor počas prepravy.
- Pomáha udržiavať hladký transport materiálu.
- Znižuje zbytočné namáhanie dopravného pásu.
V typickom žliabkovom dopravníku je niekoľko valčekov umiestnených pod uhlom, aby vytvorili žľab. Táto konfigurácia zvyšuje schopnosť pásu zadržiavať sypké materiály a môže zlepšiť prepravnú kapacitu bez potreby nadmernej šírky pásu.
Aké sú kľúčové komponenty?
Spoľahlivosť napínacieho dopravníka závisí skôr od interakcie niekoľkých komponentov ako od samotného plášťa valca. Typická zostava nosnej vodiacej kladky môže zahŕňať hriadeľ, ložiská, tesnenia, koncové uzávery, sedlá ložísk, valcovú trubicu a vhodné mazanie.
| Komponent | Primárna funkcia | Prečo na tom záleží |
|---|---|---|
| Valčeková trubica | Poskytuje otočnú nosnú plochu pre pás | Ovplyvňuje hladký chod, odolnosť a kontakt s remeňom |
| Hriadeľ | Poskytuje konštrukčnú podporu pre otočnú zostavu | Musí vydržať prevádzkové zaťaženie bez nadmernej deformácie |
| Ložisko | Umožňuje otáčanie valca s kontrolovaným odporom | Priamo ovplyvňuje kvalitu otáčania a životnosť |
| Pečať | Pomáha zabrániť vniknutiu nečistôt do oblasti ložiska | Dôležité pre prašné, mokré a náročné prostredie |
| Koncový uzáver | Podporuje a chráni vnútorné komponenty | Prispieva k integrite zostavy a tesneniu |
| Mazanie | Znižuje vnútorné trenie a opotrebovanie | Podporuje hladšiu prevádzku a odolnosť ložísk |
Z tohto dôvodu by sa kontrola kvality mala týkať skôr surovín, ložísk, tesnení, presnosti výroby, montážnych procesov a konečnej kontroly, než sa zameriavať len na vonkajší vzhľad valca.
Aké výhody poskytuje?
1. Lepšia podpora pásu
Nepretržitá podpora znižuje nadmerné prehýbanie pásu a pomáha udržiavať stabilný dopravný povrch. Toto je obzvlášť dôležité, keď dopravník manipuluje s ťažkými alebo nepretržite naloženými sypkými materiálmi.
2. Znížené opotrebenie pásu
Rovnomerné rozloženie zaťaženia materiálu pomáha znižovať lokálne napätie na páse. Správne otáčanie valca môže tiež minimalizovať zbytočné trenie medzi pásom a nosným systémom.
3. Hladšia manipulácia s materiálom
Stabilná rotácia napínacej kladky umožňuje, aby sa pás pohyboval konzistentne pozdĺž trasy dopravníka. To môže prispieť k hladšiemu toku materiálu a znížiť prevádzkové poruchy.
4. Dlhšia životnosť dopravníkového pásu
Keď je pás správne podopretý a valivý odpor je kontrolovaný, môže sa znížiť zbytočné mechanické namáhanie. Časom to môže prispieť k dlhšej životnosti remeňa a nižším nákladom na výmenu.
5. Nižšie požiadavky na údržbu
Spoľahlivé ložiská, efektívne tesnenie, presná výroba a vhodné materiály môžu znížiť frekvenciu predčasnej výmeny vodiacej kladky a neplánovaných odstávok dopravníka.
Aké typy nosných kladiek sú k dispozícii?
Neexistuje žiadna konfigurácia napínacej kladky vhodná pre každý dopravník. Rôzne usporiadania dopravníkov a podmienky manipulácie s materiálom si vyžadujú rôzne usporiadanie podpory.
- Štandardné žľabové vodiace kladky:Bežne sa používa na naloženej strane pásových dopravníkov sypkého materiálu na vytvorenie profilu žľabu.
- Ploché vodiace kladky:Vhodné pre aplikácie, kde sa vyžaduje plochý profil pásu.
- Nárazové vodiace kladky:Navrhnuté pre oblasti, kde materiál padá na pás a vyžaduje sa dodatočná absorpcia nárazu.
- Samonastavovacie kladky:Používa sa na pomoc pri kontrole sledovania pásu a na zníženie vĺn pásu.
- Vodiace kladky v tvare V:Používa sa pre konkrétne konfigurácie dopravníkov, kde sa uprednostňuje nosné usporiadanie v tvare V.
Pri navrhovaní alebo modernizácii dopravníkového systému by sa mal typ napínacej kladky zvoliť spolu s remeňom, kladkou, konzolou, nakladacím bodom a celkovou konštrukciou dopravníka, a nie považovať za izolovaný komponent.
Ako by ste si mali vybrať správny valec?
Výber správneho valca si vyžaduje viac než len zhodu s katalógovým číslom dielu. Inžinieri a nákupné tímy by mali vyhodnotiť kompletné prevádzkové prostredie.
- Určite šírku pásu:Širšie pásy vo všeobecnosti vyžadujú väčšie a vhodnejšie konfigurované podporné systémy.
- Skontrolujte rýchlosť pásu:Vyššie rýchlosti kladú vyššie nároky na rotačnú stabilitu, vyváženie, ložiská a tesnenie.
- Vyhodnoťte prepravnú kapacitu:Usporiadanie valčekov musí podporovať hmotnosť pásu a maximálne zaťaženie materiálu.
- Zvážte vlastnosti materiálu:Abrazívne, prašné, mokré, lepkavé alebo korozívne materiály môžu vyžadovať špecifické tesnenie a výber materiálu.
- Skontrolujte podmienky inštalácie:Teplota, vlhkosť, vystavenie prachu, vonkajšia inštalácia a podmienky čistenia môžu ovplyvniť výber valca.
- Potvrdenie rozmerovej kompatibility:Rozmery hriadeľa, priemer valca, konfigurácia rámu a montážne rozmery musia zodpovedať dopravníku.
Napríklad publikované údaje o výkone nosnej kladky môžu pokrývať šírku pásu od približne 500 mm do 2 400 mm, pričom prepravná kapacita sa mení podľa šírky pásu a rýchlosti pásu. To ukazuje, prečo by sa prevádzkové parametre mali potvrdiť pred dokončením špecifikácie.
Ktoré technické faktory ovplyvňujú výkon?
Presnosť je jedným z najdôležitejších hľadísk pri hodnotení priemyselného dopravníkového valca. Nadmerné radiálne hádzanie môže zvýšiť vibrácie a odolnosť, zatiaľ čo zlý výkon ložiska alebo tesnenia môže skrátiť životnosť.
| Výkonový faktor | Potenciálny efekt | Odporúčané zameranie |
|---|---|---|
| Radiálne hádzanie | Môže ovplyvniť vibrácie a stabilitu chodu pásu | Dodržiavajte primeranú presnosť výroby |
| Kvalita ložísk | Ovplyvňuje odolnosť proti otáčaniu a životnosť | Použite vhodné ložiská pre prevádzkové podmienky |
| Výkon tesnenia | Pomáha chrániť vnútorné komponenty pred znečistením | Prispôsobte tesnenia prachu, vlhkosti a vplyvu prostredia |
| Valčekový povrch | Ovplyvňuje kontakt remeňa a jazdný odpor | Udržujte povrch hladký a správne dokončený |
| Pevnosť hriadeľa | Určuje odolnosť voči axiálnemu a prevádzkovému zaťaženiu | Rozmery vyberajte podľa skutočného zaťaženia |
| Mazanie | Ovplyvňuje trenie a opotrebovanie ložísk | Používajte vhodné mazivo a účinnú vnútornú ochranu |
Podľa dostupných technických informácií používajú valčeky Xin Aneng špecializované ložiská, mazivo na báze lítia a vnútorné a vonkajšie tesnenie. Produkt je špecifikovaný na až 30 000 hodín za normálnych pracovných podmienok, hoci skutočná životnosť bude závisieť od zaťaženia, rýchlosti, prostredia, údržby, inštalácie a iných prevádzkových faktorov.
Ako možno predĺžiť životnosť napínacieho dopravníka?
Dokonca aj dobre vyrobená napínacia kladka vyžaduje vhodnú inštaláciu a údržbu. Program preventívnej údržby môže pomôcť identifikovať problémy skôr, ako sa rozvinú do porúch pásu alebo dopravníka.
- Pravidelne kontrolujte valčeky, či nevykazujú abnormálny hluk alebo vibrácie.
- Skontrolujte známky zadretia alebo rotácie s vysokým odporom.
- Skontrolujte tesnenia, či nie sú viditeľné poškodené alebo znečistené.
- Monitorujte sledovanie pásu a skúmajte pretrvávajúcu odchýlku pásu.
- Odstráňte nahromadený materiál okolo zostavy valčeka.
- Skontrolujte, či montážne rámy a hriadele nie sú uvoľnené alebo deformované.
- Poškodené valčeky ihneď vymeňte, aby ste predišli sekundárnemu poškodeniu remeňa.
- Uchovávajte záznamy o údržbe, aby ste mohli identifikovať vzory opakujúcich sa porúch.
Rutinná kontrola je obzvlášť dôležitá v baníctve, kamenive, prístavoch, výrobe energie, cementu, metalurgii a iných prostrediach na manipuláciu so sypkým materiálom, kde môžu dopravníky pracovať po dlhú dobu pri veľkom zaťažení.
Často kladené otázky
Aký je hlavný účel nosného vodiaceho valca?
Hlavným účelom je podpora naloženej strany dopravného pásu a prepravovaného materiálu. Pomáha udržiavať tvar pásu, znižuje prehýbanie, kontroluje valivý odpor a podporuje stabilnú manipuláciu s materiálom.
Aký je rozdiel medzi nosnou a vratnou kladkou?
Nosná kladka podopiera zaťaženú nosnú stranu pásu, zatiaľ čo vratná kladka podopiera prázdnu vratnú stranu, keď sa pás pohybuje späť smerom k nakladacej oblasti dopravníka.
Ako sa nosná kladka líši od rázovej kladky?
Štandardná nosná kladka primárne podporuje pás a materiál počas dopravy. Nárazová napínacia kladka je vo všeobecnosti umiestnená v nakladacích zónach, kde padajúci materiál vytvára väčšie nárazové sily a je potrebná dodatočná ochrana pásu.
Ako dlho vydrží nosný vodiaci valec?
Životnosť závisí od zaťaženia, rýchlosti, materiálu, prostredia, inštalácie, údržby, kvality ložísk a tesnenia. Xin Aneng špecifikuje až 30 000 hodín za normálnych pracovných podmienok, ale skutočný výkon by sa mal hodnotiť podľa konkrétnej aplikácie.
Aké informácie by mali kupujúci poskytnúť pri objednávke?
Kupujúci by mali bežne poskytnúť šírku pásu, rýchlosť pásu, prepravnú kapacitu, materiálové charakteristiky, usporiadanie dopravníka, priemer valca, rozmery hriadeľa, prostredie inštalácie a akékoľvek príslušné technické alebo rozmerové požiadavky. Poskytnutie úplných informácií pomôže výrobcovi odporučiť vhodnú konfiguráciu.
Záver
Nosný vodiaci valec môže byť relatívne malým komponentom v rámci kompletného dopravníkového systému, ale jeho vplyv na podporu pásu, stabilitu manipulácie s materiálom, opotrebovanie, údržbu a celkovú prevádzkovú efektivitu je významný. Správna kombinácia konštrukcie valčekov, ložísk, tesnení, mazania, rozmerovej presnosti a dizajnu špecifického pre aplikáciu môže pomôcť operátorom dopravníkov dosiahnuť spoľahlivejší dlhodobý výkon.
Pre projekty vyžadujúce spoľahlivé komponenty dopravníkov poskytuje riešenie Xin Aneng Carrying Idler Roller možnosť pre náročné aplikácie dopravy sypkého materiálu. Ak vyberáte valčeky pre nový dopravník, vymieňate existujúce vodiace kladky alebo vyvíjate prispôsobený dopravný systém,kontaktujte násso šírkou pásu, rýchlosťou, kapacitou a prevádzkovými podmienkami, aby ste prediskutovali vhodné riešenie pre váš projekt.
