Kladka ohybu chvosta(často označovaný ako „bubon so zmenou smeru“ alebo „vodiaci bubon“ v čínštine) je kľúčovým komponentom v systémoch pásových dopravníkov. Jeho hlavnými funkciami je zmena smeru pohybu dopravného pásu a optimalizácia kontaktného uhla s hnacím bubnom, čím sa zabezpečí stabilita a efektívnosť procesu dopravy. Nasleduje podrobný prehľad:
Hlavné funkcie a úlohy
Ovládanie smeru:Ako základný komponent na zadnej strane dopravníka, Tail Bend Kladka umožňuje dopravníkovému pásu vytvoriť cyklus s uzavretou slučkou prostredníctvom fyzického presmerovania, prepravujúceho materiály z výstupného konca späť do podávacieho konca. Napríklad pri preprave na veľké vzdialenosti v baniach alebo prístavoch môže viesť pás okolo zakrivených ciest, čím sa zabráni nerovnomernému napätiu spôsobenému príliš dlhými rovnými úsekmi.
Zvýšenie účinnosti prenosu:Stlačením dopravného pásu saKladka ohybu chvostamôže zväčšiť uhol opásania (kontaktnú plochu) s hlavovou kladkou, čím sa zlepší trenie a zníži sa riziko prekĺznutia remeňa. Napríklad vo vlhkom alebo prašnom prostredí môžu bubny so zmenou smeru s gumovým alebo keramickým povlakom výrazne zvýšiť spoľahlivosť prenosu.
Pomocné napínanie:V niektorých dizajnoch Tail Bend Kladka spolupracuje s napínacími zariadeniami na jemné doladenie napnutia remeňa úpravou jeho polohy, čím sa zabezpečí, že remeň je vždy v optimálnom prevádzkovom stave.
Štruktúra a materiálový dizajn

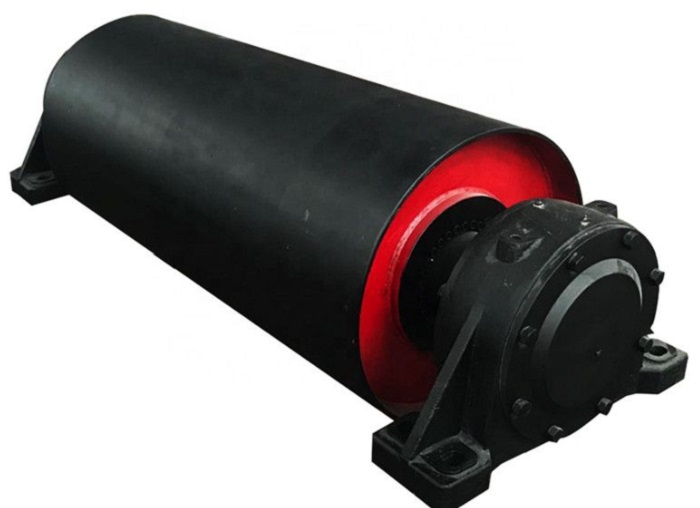

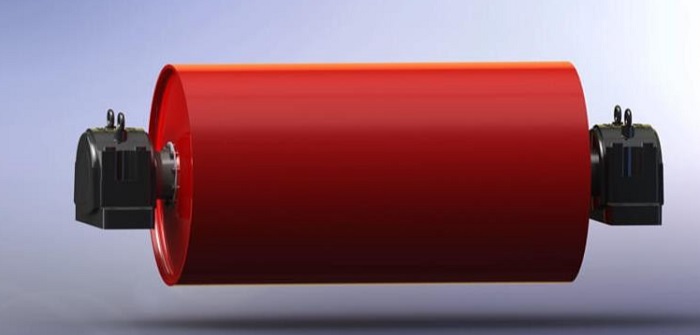

Základná štruktúra:Bubon so zmenou smeru sa zvyčajne skladá zo štyroch častí: hriadeľ, puzdro ložiska, pás a valec. Valec je vyrobený z bezšvíkovej oceľovej rúry alebo zváranej konštrukcie a jeho povrch môže byť pokrytý materiálmi, ako je guma alebo keramika, aby sa zvýšila odolnosť proti opotrebovaniu a trenie. Napríklad keramický povlak môže predĺžiť životnosť bubna 10-krát, vďaka čomu je vhodný do prostredia s vysokým opotrebovaním.
Ložiská a mazanie:V ložiskovom puzdre sa väčšinou používajú súdkové ložiská, ktoré umožňujú určitý uhol odchýlky, aby sa zabezpečilo flexibilné otáčanie bubna aj pri zložitých pracovných podmienkach. Pravidelné pridávanie maziva na báze lítia je kľúčovým krokom údržby.
Klasifikácia a špecifikácie:Podľa nosnosti sa delia na ľahké, stredné a ťažké typy. Ľahký typ: priemer vŕtania ložiska 50-100 mm, vhodné pre malé dopravníky; stredný typ: priemer otvoru 120-180 mm, bežné vo všeobecných priemyselných scenároch; ťažký typ: priemer otvoru 200-260 mm, používa sa v prostredí s veľkým zaťažením, ako sú bane.
Aplikačné scenáre
Priemyselné oblasti:Široko používané v baniach, prístavoch, elektrárňach, cementárňach atď. Napríklad pri preprave uhlia môžu bubny so zmenou smeru viesť pás okolo prekážok a zároveň odolávať nárazom veľkých materiálov.
Prispôsobivosť špeciálnemu prostrediu:Vo vysokej vlhkosti alebo blatistom prostredí môžu utesnené konštrukcie a materiály odolné voči korózii (ako je nehrdzavejúca oceľ) zabrániť hrdzaveniu komponentov; v prašnom prostredí kompaktná konštrukcia znižuje hromadenie materiálu a zabezpečuje dlhodobú stabilnú prevádzku.
Nové dizajny:Niektoré bubny so zmenou smeru využívajú technológiu nastaviteľnej zadnej kladky (napríklad patentované konštrukcie), ktorá dynamicky upravuje polohu pásu pomocou mechanických alebo hydraulických zariadení, aby sa znížila odchýlka a opotrebovanie.
Údržba a bežné problémy
Pravidelné kontroly:Skontrolujte pružnosť otáčania, teplotu ložísk a odchýlku remeňa; vyčistite a namažte odstránením priľnutých materiálov na povrchu bubna a doplnením maziva každých 500 prevádzkových hodín.
Typické chyby a protiopatrenia:Zachytenie materiálu: materiály uviaznuté medzi pásom a bubnom môžu spôsobiť roztrhnutie pásu alebo poškodenie bubna, čo si vyžaduje inštaláciu škrabiek alebo zariadení proti zachyteniu; opotrebovanie povlaku: včasná výmena silne opotrebovaných povlakových vrstiev, aby sa zabránilo priamemu kontaktu s kovom, ktorý by viedol k pošmyknutiu.
Kladka ohybu chvostaje „riadiacim nábojom“ systému pásového dopravníka a jeho konštrukcia priamo ovplyvňuje efektivitu dopravy a životnosť zariadenia. Vhodným výberom (napríklad použitím keramického povlaku na vysoké opotrebovanie) a vykonávaním pravidelnej údržby (ako je mazanie a čistenie) možno maximalizovať jeho výkon. S rozvojom priemyselnej automatizácie inovatívne konštrukcie, ako sú nastaviteľné zadné kladky, ďalej zlepšili jeho prispôsobivosť, čo mu umožňuje naďalej zohrávať kľúčovú úlohu v modernej manipulácii s materiálom.
