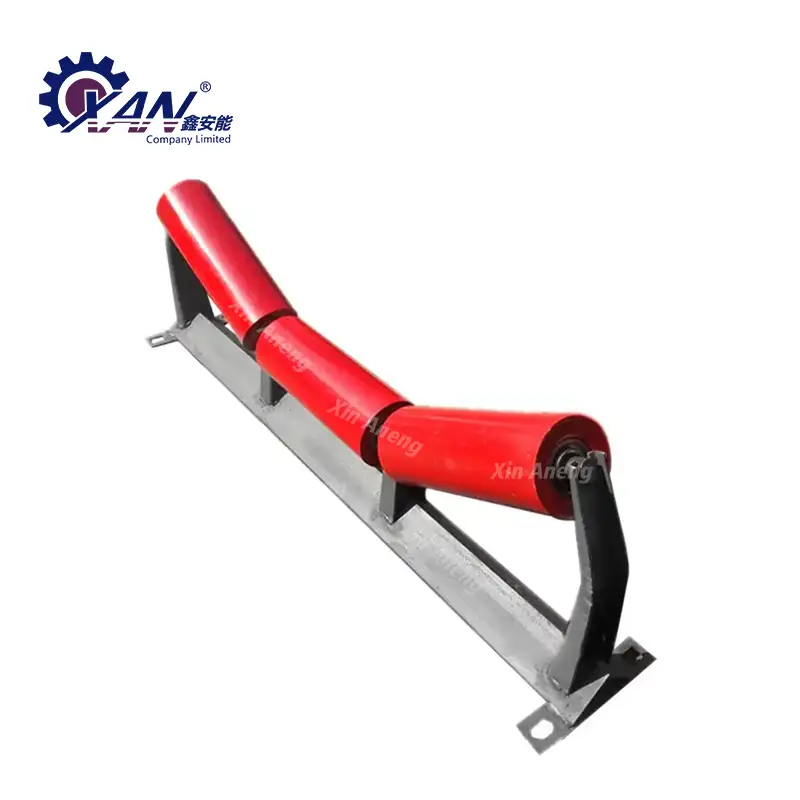

Žľabový vodiaci valec

Napínacie valčeky Xin Aneng zaručujú 30 000 hodín v normálnych pracovných podmienkach. Kontrolu kvality valčekov na napínacie koryto zabezpečujeme prostredníctvom systému obstarávania surovín, systému riadenia továrne, systému výrobných zariadení, systému testovacích zariadení atď. Poskytujeme predovšetkým kompletné riešenie pásových dopravníkov a máme veľmi silné konštrukčné a výrobné možnosti.

Odoslať dopyt

Popis produktu

Napínacie valčeky žľabu zohrávajú kľúčovú úlohu vo výkone systémov dopravníkových pásov, poskytujú podporu, vedenie a efektivitu. Pochopenie výhod a typov žľabových napínacích valcov môže pomôcť priemyslu optimalizovať ich dopravníkové systémy na zvýšenie produktivity a zníženie nákladov na údržbu.

Napínacie valčeky žľabu sú základnými komponentmi systémov dopravníkových pásov, ktoré poskytujú oporu a vedenie pásu pri pohybe materiálov. Pochopenie úlohy a výhod žľabových napínacích valcov môže pomôcť optimalizovať výkon dopravníkového pásu v rôznych priemyselných odvetviach.

Výhody žľabových napínacích valcov

1. Vylepšená podpora pásu: Napínacie valčeky žľabu poskytujú lepšiu podporu dopravnému pásu, čím sa znižuje riziko prehnutia a potenciálneho poškodenia.

2. Znížené rozliatie materiálu: Tvar valčekov žľabu pomáha udržať materiál na páse, čím sa minimalizuje rozliatie materiálu a udržiava sa čistejšie pracovné prostredie.

3. Vylepšené sledovanie pásu: Napínacie valčeky žľabu pomáhajú udržiavať správne zarovnanie pásu, čím znižujú opotrebovanie pásu a iných komponentov dopravníka.

4. Zvýšená efektivita dopravníka: Znížením trenia a zabezpečením správneho zarovnania pásu prispievajú vodiace valčeky žľabu k celkovej účinnosti dopravníkového systému, čím sa znižujú prestoje a náklady na údržbu.

Rýchlosť pásu (m/s)	Dĺžka / mm
	＜550		≥550
	Tolerancia radiálneho hádzania priemeru
≥3,15	0.5		0.7
＜3.15	0.6		0.9
Priemer hriadeľa/mm		ApplyAxialForce/N
≤20		10000
≥25		15000

Priemer valčeka/mm		≤108	≥133
Rotačný odpor/N	Valec odolný voči prachu	2.5	3.0
Rotačný odpor/N	Valec odolný voči prachu	3.6	4.35

Typy žľabových vodiacich valcov

K dispozícii je niekoľko typov žľabových vodiacich valcov, vrátane:

1. Impact Idler Rollers: Navrhnuté tak, aby absorbovali náraz a chránili dopravný pás pred poškodením.

2. Vratné napínacie valčeky: Umiestnené pod dopravníkovým pásom na podporu spätného chodu pásu.

3. Tréningové vodiace kladky: Používajú sa na nastavenie vyrovnania pásu, čím sa zabezpečí, že zostane na trati.

BW (mm)	IdlerRoller	TroughIdler Roller
BW (mm)	Rýchlosť pásu (m/s)	0.8	1	1.25	1.6	2	2.5	3.15	4	4.5	5	5.6	6.5
500	maximálna prepravná kapacita	69	87	108	139	174	217
650		127	159	198	254	318	397
800		198	248	310	397	496	620	781
1000		324	405	507	649	811	1014	1278	1622
1200			593	742	951	1188	1486	1872	2377	2674	2971
1400			825	1032	1321	1652	2065	2603	3304	3718	4130
1600						2168	2733	3440	4373	4920	5466	6122
1800						2795	3494	4403	5591	6291	6989	7829	9083
2000						3470	4338	5466	6941	7808	8676	9717	11277
2200								6843	8690	9776	10863	12166	14120
2400								8289	10526	11842	13158	14737	17014
2600

FAQ:

1.Čo sú žľabové vodiace valčeky?

Žľabové napínacie valčeky sú valcové valčeky, ktoré sa zvyčajne inštalujú pozdĺž dĺžky dopravného pásu. Sú navrhnuté tak, aby podopierali pás a prepravovaný materiál a zaisťovali hladký a efektívny pohyb. Tieto valčeky sú umiestnené v tvare žľabu, aby viedli pás a zabránili rozliatiu materiálov.

2. Aká je funkcia žľabového vodiaceho valca?

Žľabové vodiace kladky sú navrhnuté tak, že naložený pás sám tvorí žľab, čo znižuje riziko rozsypania materiálu a zároveň zvyšuje konečnú nosnosť dopravníka pre vyššiu bezpečnosť a produktivitu.

3. Aký je uhol žľabového vodiaceho valca?

Napínacie kladky dopravníka je možné umiestniť pod uhlom 20°, 35° a 45° v závislosti od požadovanej hĺbky žľabu. Hlbší žľab umožňuje dopravníku prepravovať väčší objem materiálu, vyžaduje si však dodatočnú výšku a prechodovú vzdialenosť na vyrovnanie okolo kladiek.
